生产线安全级控制系统运维仿真机系统

2021-05-11

一、简介

   群源生产线安全级控制系统运维仿真机的主要任务是培训生产线运行人员,使其熟练掌握正常工况、异常工况及事故状态条件下对生产线的全部操作,同时在一定程度上也能指导生产线的调试及运行。运维仿真机运行过程中,运行人员通过仿真控制盘台上的操作器、按钮、开关等进行运行有关的操作,启动或停止某些设备、增加或降低某些设备负荷。

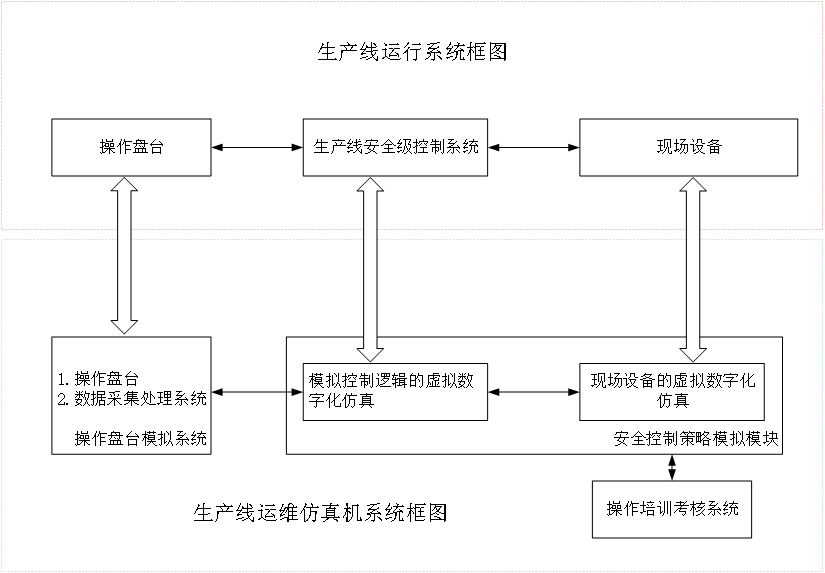

  生产线安全级控制系统运维仿真机主要是通过安全控制策略模拟模块、操作盘台模拟系统和操作培训考核系统的开发,搭建满足生产线安全级控制系统运维培训需要的仿真机,具备安全级控制系统操作人员的运维操作培训和技术考核功能。操作盘台模拟系统由1:1实物操作盘台和数据采集处理系统组成。数据采集处理系统包括开关量数据的采集和输出,模拟量数据的采集和输出。其目的是完成操作盘台模拟系统和安全控制策略模拟模块的数据交互。安全控制策略模拟模块由模拟控制逻辑的虚拟数字化仿真系统和现场设备的虚拟数字化仿真系统组成。





二、产品功能


1) 逻辑组态工具:支持将安全级控制逻辑的功能转化为数字逻辑组态图,支持算法功能块下载到虚拟控制器,支持变量的监视功能。

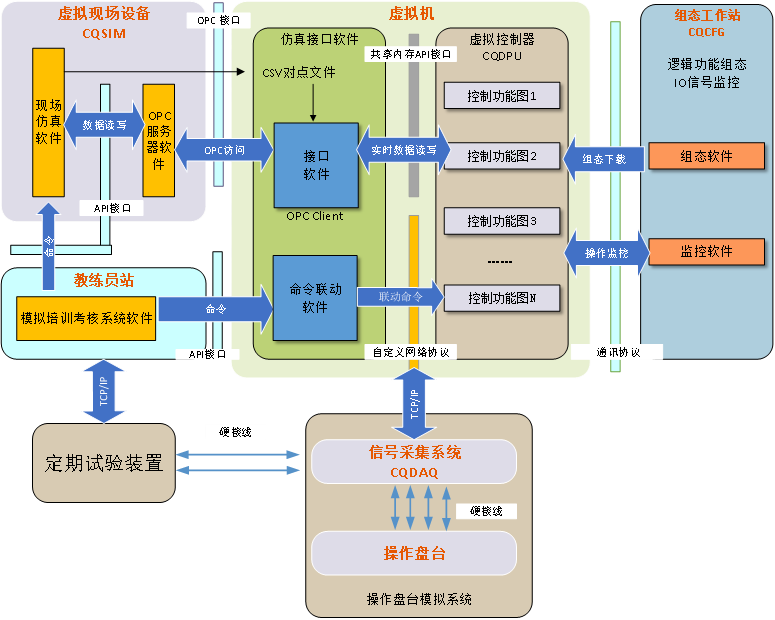

2) 虚拟控制器:采用虚拟DPU技术设计生产线的虚拟机,通过数字技术实现组态逻辑下载,运行,并负责与虚拟现场设备通讯。虚拟DPU是实现全范围仿真验证必需的软件功能。该系统配置了群源自主开发的CQDPU虚拟DPU,能够直接下载数字逻辑组态图,以确保仿真系统的控制方案与实际的控制方案完全一致。数字逻辑组态图中的所有控制指令均可在虚拟控制器中执行,执行的启动、状态、运行结果与真实的控制系统完全一致。


3) 虚拟现场设备仿真:采用虚拟DPU技术设计模拟现场Level0设备的仿真。


4) 操作盘台模拟系统:通过建立与生产线安全级操作盘台相同的模拟操作盘台,操作人员可以在操作盘台上进行与实际生产线相同的安全级操作,通过信号采集模块实现虚拟控制器与模拟盘台之间的数据交互,对操作人员的模拟操作过程进行考核评估。


5)通讯接口技术:采用虚拟控制器与虚拟现场设备服务通讯的关键技术,通讯接口的通讯容量与速度直接影响仿真平台系统的逼真度。在系统提供CQDPU与CQSIM的接口,以确保工艺变量与控制器输出的连接。同时可以轻松的实现通讯双方的对点功能。
